前貨架(籃)通用木底板組裝教學

2024.05.10

storage_racks_BG2341-002 (1).jpg__PID:503bf463-5729-4e0a-9808-4a2b694607ef
storage_racks_BG2341-002 (5).jpg__PID:f4635729-3e0a-4808-8a2b-694607efcc4c
storage_racks_BG2341-002 (16).jpg__PID:57293e0a-5808-4a2b-a946-07efcc4ca056

品號:BG2341-002
組裝工資:200
兼容車型:Unimoke MK、Unimoke SW、UDX、miniu

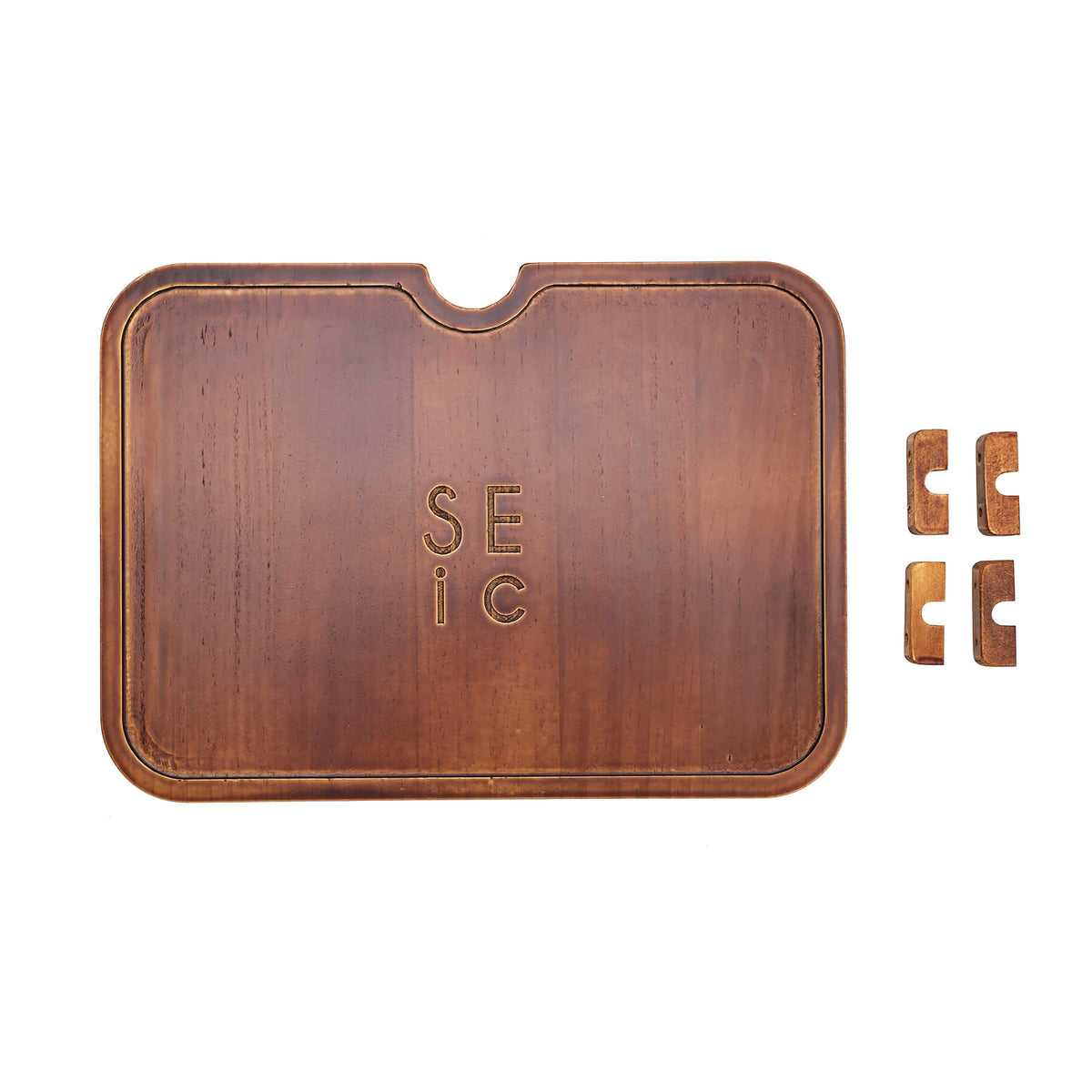

一、零件與準備工具

準備工具:十字螺絲起子。

assembly_storage_racks_BG2341-002 (1).jpg__PID:3e0a5808-4a2b-4946-87ef-cc4ca0569a8e

二、依照組裝步驟 DIY

miniu 前貨架(籃)安裝方式

將木板緊貼前貨架(籃),將木管扣依雷刻定位線放置。

assembly_storage_racks_BG2341-002 (2).jpg__PID:5fc43702-4b62-4294-9f6e-da5879cff5ad

標題用

使用十字螺絲起子,將木工螺絲穿過木管扣鎖上木板,依序將木管扣鎖上,(請勿使用電動起子鎖固避免木管扣裂開)。

assembly_storage_racks_BG2341-002 (3).jpg__PID:37024b62-b294-4f6e-9a58-79cff5ada8c2
assembly_storage_racks_BG2341-002 (4).jpg__PID:024b62b2-94df-4eda-9879-cff5ada8c2b7

標題用

完成組裝。

assembly_storage_racks_BG2341-002 (5).jpg__PID:4b62b294-df6e-4a58-b9cf-f5ada8c2b7c7

UD 前貨架/籃組裝方式

將木板緊貼前貨籃,將前貨籃直管對齊定位線,木管扣放置在固定管上。

assembly_storage_racks_BG2341-002 (6).jpg__PID:62b294df-6eda-4879-8ff5-ada8c2b7c7de

標題用

使用十字螺絲起子,將木工螺絲穿過木管扣鎖上木板,依序將木管扣鎖上,(請勿使用電動起子鎖固避免木管扣裂開)。

assembly_storage_racks_BG2341-002 (7).jpg__PID:b294df6e-da58-49cf-b5ad-a8c2b7c7dede

標題用

完成組裝。

assembly_storage_racks_BG2341-002 (8).jpg__PID:94df6eda-5879-4ff5-ada8-c2b7c7dede30
