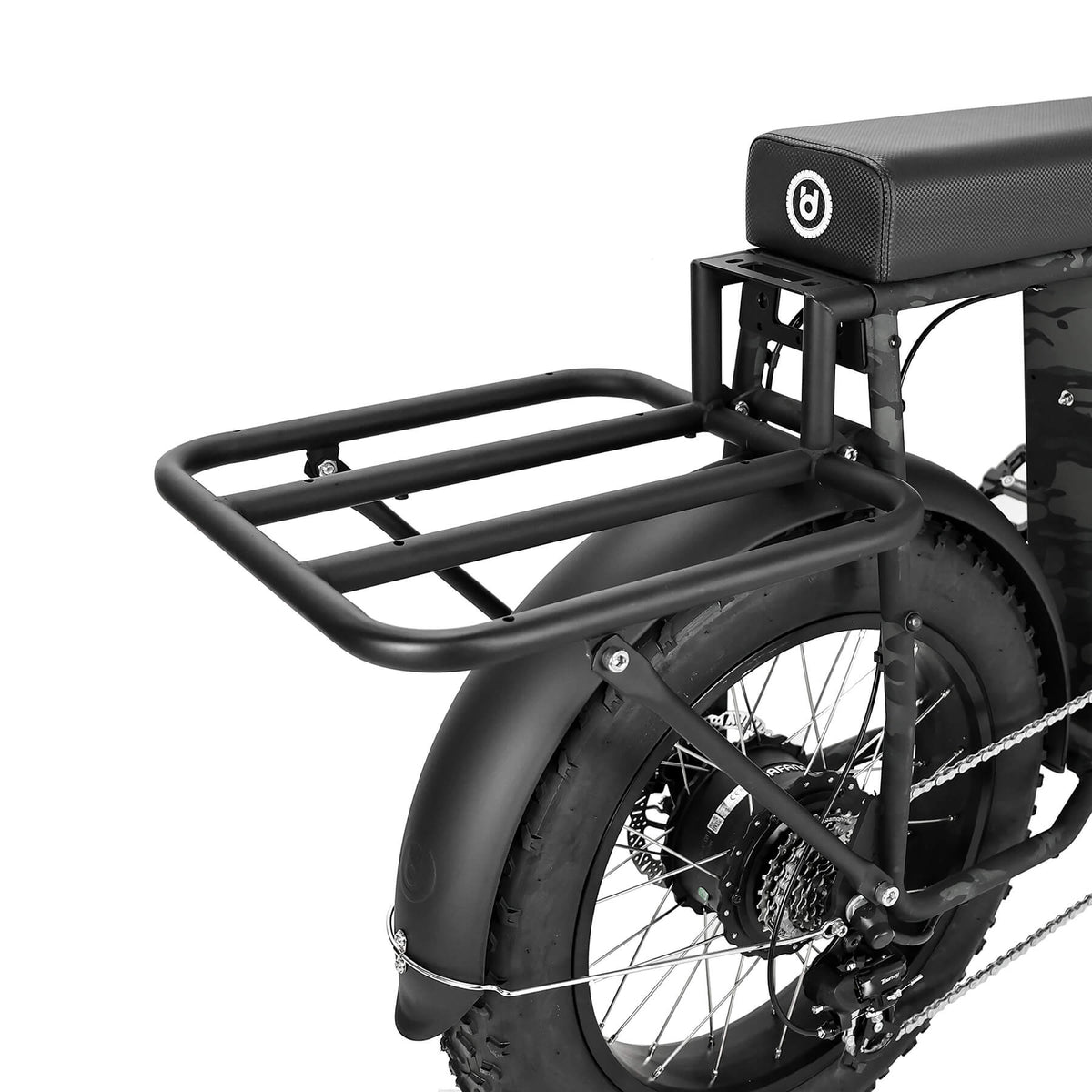

UD 後低貨架組裝教學

2024.05.09

storage_racks_EG1022-002 (1).jpg__PID:aef67240-4531-4822-ac2d-378ac5911628
storage_racks_EG1022-002 (2).jpg__PID:f6724045-3188-422c-ad37-8ac5911628fc

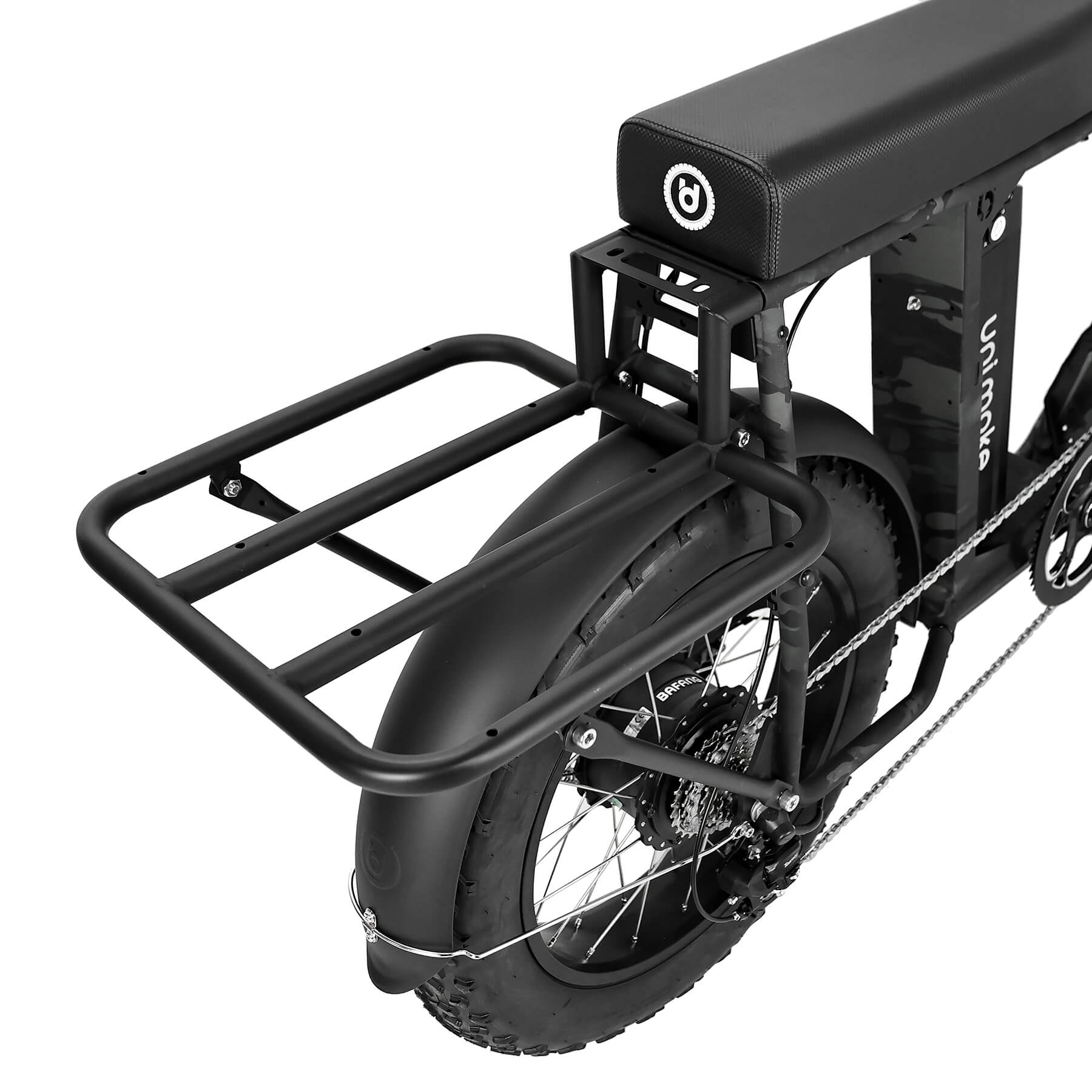

storage_racks_EG1022-002 (7).jpg__PID:72404531-8822-4c2d-b78a-c5911628fc18

品號:EG1022-002
組裝工資:300
兼容車型:Unimoke MK、Unimoke SW

ㄧ、 零件與準備工具

準備工具:6 號六角扳手、8 號內六角扳手、13 號開口扳手。

assembly_storage_racks_EG1022-002 (1).jpg__PID:3188222c-2d37-4ac5-9116-28fc1820df57

二、 依照安裝步驟 DIY

先把後低貨架插入加裝孔位。

assembly_storage_racks_EG1022-002 (2).jpg__PID:88222c2d-378a-4591-9628-fc1820df57d9

標題用

使用 6 號六角扳手將 A1 螺絲穿過低貨架上方固定孔,使用 13 號開口扳手抵住 A2 螺帽,將 A1 螺絲鎖緊。

assembly_storage_racks_EG1022-002 (3).jpg__PID:222c2d37-8ac5-4116-a8fc-1820df57d953

標題用

使用 6 號六角扳手將 A1 螺絲穿過低貨架側邊固定孔,使用 13 號開口扳手抵住 A2 螺帽,將 A1 螺絲鎖緊。

assembly_storage_racks_EG1022-002 (4).jpg__PID:2c2d378a-c591-4628-bc18-20df57d953f1

標題用

注意貨架支架方向性。

assembly_storage_racks_EG1022-002 (5).jpg__PID:2d378ac5-9116-48fc-9820-df57d953f12b

標題用

使用 6 號六角扳手將 A1 螺絲穿過低貨架支架與低貨架固定孔,使用 13 號開口扳手抵住 A2 螺帽,將 A1 螺絲鎖緊。

assembly_storage_racks_EG1022-002 (6).jpg__PID:378ac591-1628-4c18-a0df-57d953f12b06

▲支架消水孔位置朝內部

標題用

使用 8 號六角扳手將 A3 螺絲穿過低貨架支架下方固定孔,將 A3 螺絲鎖緊在車架上。

assembly_storage_racks_EG1022-002 (7).jpg__PID:8ac59116-28fc-4820-9f57-d953f12b06c5

標題用

完成安裝。
