UD 電池擴充底座組裝教學

2024.05.15

upgrades_batteries_ EG1723-001 (9).jpg__PID:95001770-a924-44f3-8b26-29085a5567db
upgrades_batteries_ EG1723-001 (1).jpg__PID:5ee89500-1770-4924-a4f3-cb2629085a55
upgrades_batteries_ EG1723-001 (4).jpg__PID:e8950017-70a9-44a4-b3cb-2629085a5567

品號:EG1723-001
組裝工資:100
兼容車型:Unimoke MK

ㄧ、 零件與準備工具

準備工具:3 號六角扳手。

assembly_upgrades_batteries_ EG1723-001 (1).jpg__PID:5a5567db-bf4e-4fcf-a282-4f1060b60686

二、 依照安裝步驟 DIY

擴充電池底座放置在原本電池座前端,使用 3 號六角扳手將 A1 螺絲鎖上擴充電池底座兩端鎖孔,並鎖緊。

assembly_upgrades_batteries_ EG1723-001 (2).jpg__PID:67dbbf4e-afcf-4282-8f10-60b606869c40

標題用

擴充電池後方滑軌裝上滑軌防撞塊,由滑軌下方裝入。

assembly_upgrades_batteries_ EG1723-001 (3).jpg__PID:bf4eafcf-a282-4f10-a0b6-06869c40c84c

標題用

供電電池抽出,先放置上擴充底座電池,區分固定束帶長 & 短。

assembly_upgrades_batteries_ EG1723-001 (4).jpg__PID:1770a924-a4f3-4b26-a908-5a5567dbbf4e

標題用

短束帶魔鬼氈朝向外側,穿過車架左側車架編號上方方型孔。

assembly_upgrades_batteries_ EG1723-001 (5).jpg__PID:70a924a4-f3cb-4629-885a-5567dbbf4eaf

標題用

長束帶魔鬼氈先朝向內側,穿過車架右側方型孔,並穿過長束帶塑膠扣環並拉緊。

assembly_upgrades_batteries_ EG1723-001 (6).jpg__PID:a924a4f3-cb26-4908-9a55-67dbbf4eafcf

標題用

放入供電電池。

assembly_upgrades_batteries_ EG1723-001 (7).jpg__PID:24a4f3cb-2629-485a-9567-dbbf4eafcfa2

標題用

長束帶穿過短束帶日型扣。

assembly_upgrades_batteries_ EG1723-001 (8).jpg__PID:a4f3cb26-2908-4a55-a7db-bf4eafcfa282

標題用

長束帶往回拉緊並黏緊。

assembly_upgrades_batteries_ EG1723-001 (9).jpg__PID:f3cb2629-085a-4567-9bbf-4eafcfa2824f

標題用

短束帶魔鬼氈重新拉緊黏回。

assembly_upgrades_batteries_ EG1723-001 (10).jpg__PID:cb262908-5a55-47db-bf4e-afcfa2824f10

標題用

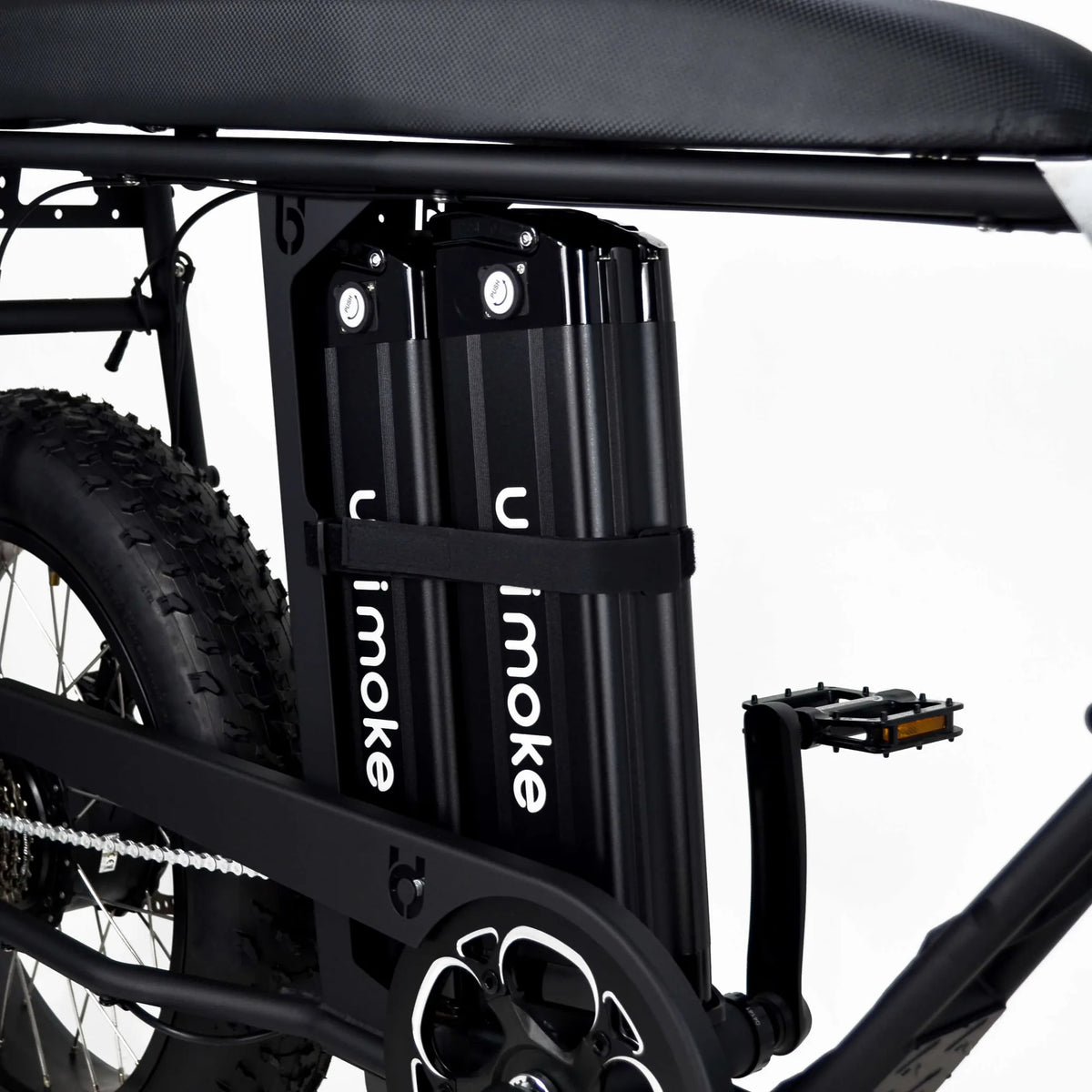

完成安裝。
