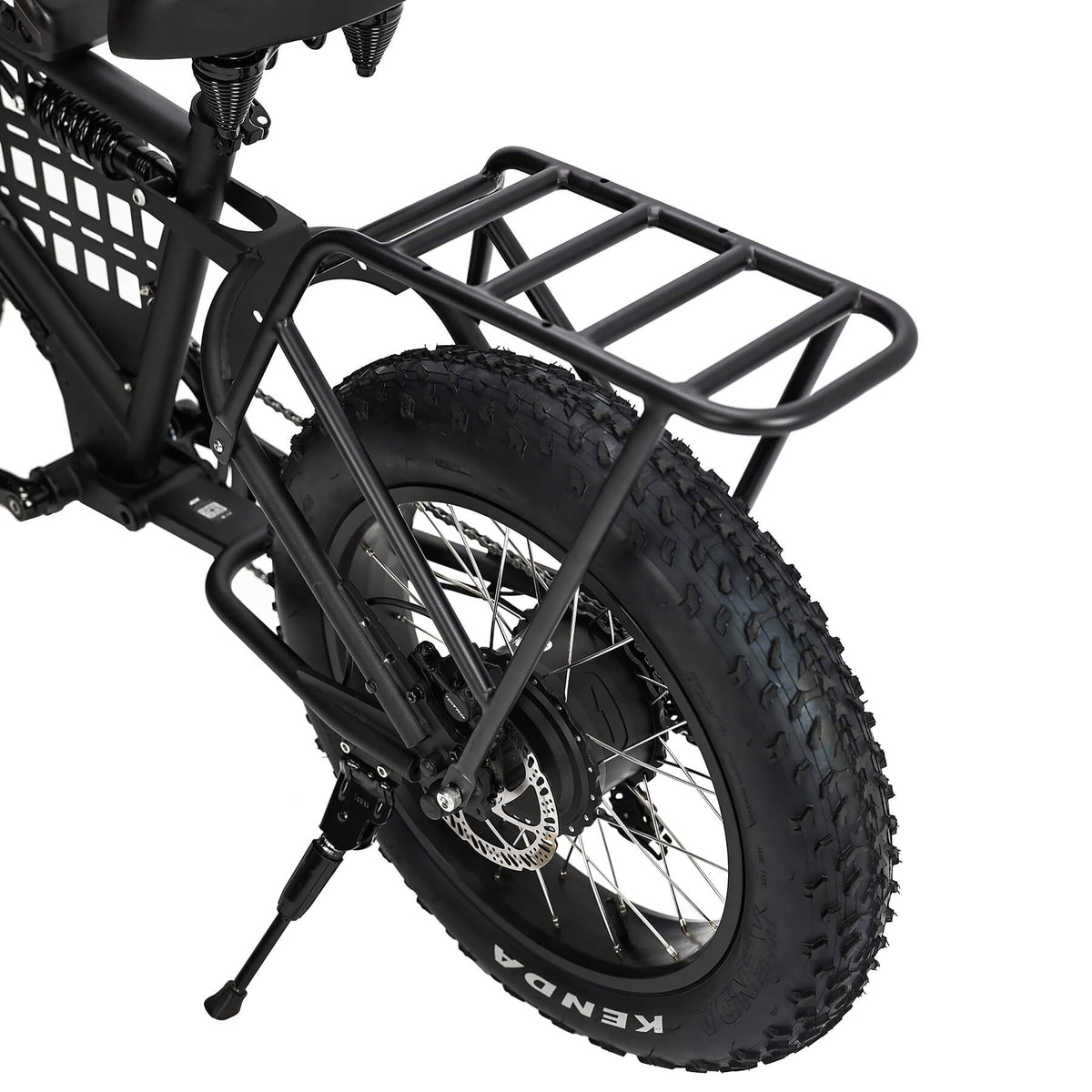

UDX 後貨架組裝教學

2024.05.06

storage_racks_EG1022-011 (1).jpg__PID:a0fd2763-472f-4c48-8107-5c76e1182f19
storage_racks_EG1022-011 (9).jpg__PID:472f3c48-8107-4c76-a118-2f1966113c79
storage_racks_EG1022-011 (7).jpg__PID:3c488107-5c76-4118-af19-66113c79e3ff

品號:EG1022-011
組裝工資:300
兼容車型:UDX

ㄧ、 零件與準備工具

準備工具: 3 號六角扳手、 8 號六角扳手。

UDX後貨架步驟圖-01.jpg__PID:81075c76-e118-4f19-a611-3c79e3ff76d7

二、 依照安裝步驟 DIY

使用 8 號六角扳手將 A1 螺絲穿過後貨架後方鎖孔鎖上 UDX 後鉤爪火箭筒鎖孔 。

UDX後貨架步驟圖-02.jpg__PID:5c76e118-2f19-4611-bc79-e3ff76d7d21c

標題用

使用 3 號六角板手將 A2 螺絲穿過後貨架前方鎖孔鎖上後上叉鎖孔。

UDX後貨架步驟圖-03.jpg__PID:e1182f19-6611-4c79-a3ff-76d7d21c86c5

標題用

使用 3 號六角扳手與 8 號六角扳手將 A1 與 A2 螺絲。

UDX後貨架步驟圖-04.jpg__PID:2f196611-3c79-43ff-b6d7-d21c86c50eb8

標題用

完成安裝。

UDX後貨架步驟圖-05.jpg__PID:b1bc53ab-52af-4b01-b743-fc127b12bd5c
