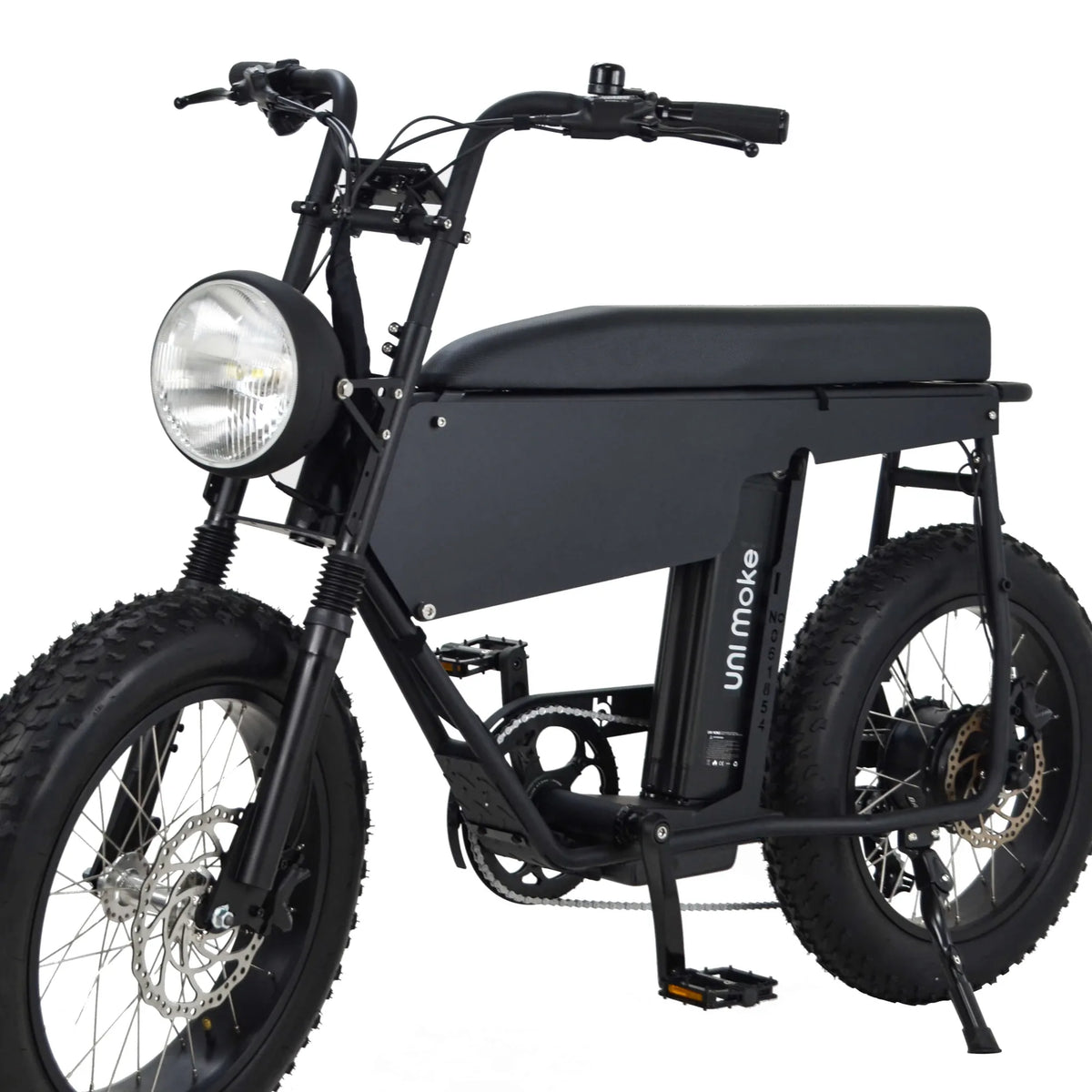

Unimoke MK 側板 - 標準款(素面/訂製)組裝教學

2024.05.07

stylish_side_panel_MK (16).jpg__PID:6d6790db-0011-4c61-bf40-523d9e3f7dfe
stylish_side_panel_MK (24).jpg__PID:04266d67-90db-4011-9c61-3f40523d9e3f
stylish_side_panel_MK (22).jpg__PID:9c770426-6d67-40db-8011-1c613f40523d

品號:EG1422-001
組裝工資:300
兼容車型:Unimoke MK
組裝教學:影片連結

ㄧ、 零件與準備工具

準備工具:3 號六角扳手、5 號六角扳手、8 號六角扳手。

UK側板步驟圖-01.jpg__PID:db00111c-613f-4052-bd9e-3f7dfebab43d

二、 依照安裝步驟 DIY

區分側板左右邊,鑰匙孔缺口處為左,無缺口為右。

UK側板步驟圖-02.jpg__PID:00111c61-3f40-423d-9e3f-7dfebab43de3

標題用

車子前進方向為前方右手為右邊左手為左邊,右邊安裝右側板(L),左邊安裝左側板(R)。

UK側板步驟圖-03.jpg__PID:111c613f-4052-4d9e-bf7d-febab43de38c

標題用

側板內側上方,以束帶孔為中心,前端貼上 A5 長橡膠條,後端貼上 A6 短橡膠條。

UK側板步驟圖-04.jpg__PID:1c613f40-523d-4e3f-bdfe-bab43de38c08

標題用

A1 螺絲套上 A3 墊片,A2 螺絲套上 A4 墊片。

UK側板步驟圖-05.jpg__PID:613f4052-3d9e-4f7d-beba-b43de38c087d

標題用

使用 6 號六角扳手,卸下椅墊螺絲,椅墊螺絲套上 A4 墊片。

UK側板步驟圖-06.jpg__PID:3f40523d-9e3f-4dfe-bab4-3de38c087ddb

標題用

使用 6 號六角扳手將裝有墊片椅墊螺絲鎖回,使用 3 號六角扳手將裝有墊片 A2 螺絲鎖上鎖緊。

UK側板步驟圖-07.jpg__PID:40523d9e-3f7d-4eba-b43d-e38c087ddbe8

標題用

使用 8 號六角扳手將裝有墊片 A1 螺絲鎖上鎖緊。

UK側板步驟圖-08.jpg__PID:523d9e3f-7dfe-4ab4-bde3-8c087ddbe875

標題用

將 A7 束帶有內向外穿過側板束帶孔,穿過束帶孔並黏緊。

UK側板步驟圖-09.jpg__PID:3d9e3f7d-feba-443d-a38c-087ddbe8756b
UK側板步驟圖-10.jpg__PID:9e3f7dfe-bab4-4de3-8c08-7ddbe8756beb

標題用

完成安裝。

UK側板步驟圖-11.jpg__PID:3f7dfeba-b43d-438c-887d-dbe8756bebcc
Liquid error (sections/pf-393e21f1 line 52): product form must be given a product
Liquid error (sections/pf-393e21f1 line 68): product form must be given a product
Liquid error (sections/pf-393e21f1 line 84): product form must be given a product

螺絲鎖點示意圖

stylish_side_panel_MK (26).jpg__PID:6406f8b9-1ed7-4670-8d79-7efd0777a01e
