產品組裝風格造型

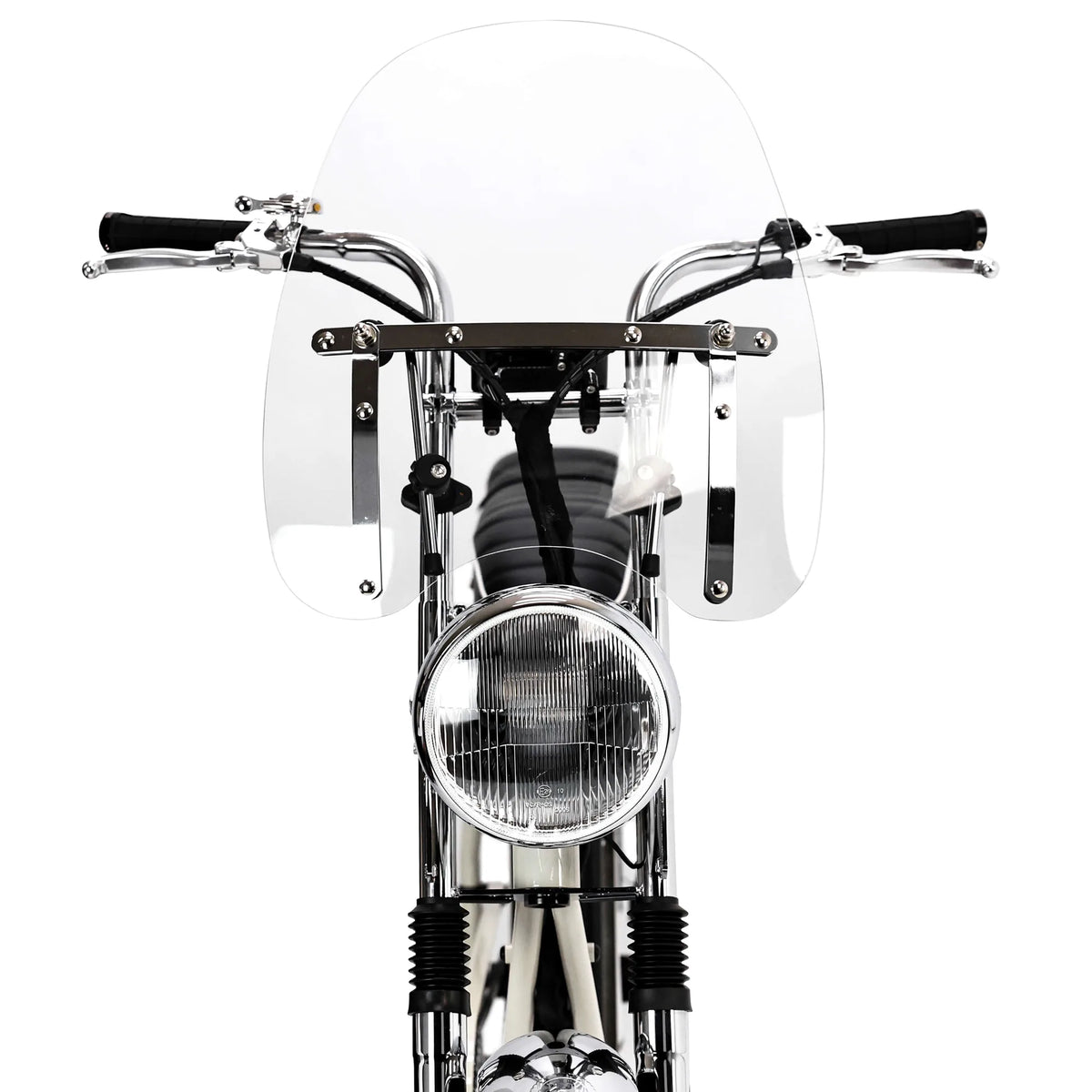

UD 擋風鏡組裝教學

2025.05.05

stylish_windshield_CG2099-001 (5).jpg__PID:96894375-5025-4105-9aaa-07827894d382
stylish_windshield_CG2099-001 (2).jpg__PID:2e7d1996-8943-4550-a5a1-059aaa078278
stylish_windshield_CG2099-001 (4).jpg__PID:19968943-7550-45a1-859a-aa07827894d3

品號：CG2099-001
組裝工資：100
兼容車型：Unimoke MK、Unimoke SW、UDX、Unimoke minibike、Unimoke miniswing

ㄧ、 零件與準備工具

準備工具：5號六角扳手、6號六角扳手、13號開口扳手。

assembly_stylish_windshield_CG2099-001 (2).jpg__PID:b6d99f2e-44f5-41b6-9445-afee94eda17b

二、 依照安裝步驟 DIY

STEP 1
使用5號六角板手將擋風鏡扣環拆開，將塑膠墊圈取下。

assembly_stylish_windshield_CG2099-001 (1).jpg__PID:8cb6d99f-2e44-4521-b654-45afee94eda1

標題用

STEP 2
使用6號六角扳手將擋風鏡關節處鎖固。

assembly_stylish_windshield_CG2099-001 (4).jpg__PID:9f2e44f5-21b6-4445-afee-94eda17b7e95

標題用

STEP 3
將擋風鏡放置於UD前叉系統上，使用5號六角板手將扣環螺絲鎖上定位。

assembly_stylish_windshield_CG2099-001 (5).jpg__PID:2e44f521-b654-45af-ae94-eda17b7e9573

標題用

STEP 4
使用13號開口板手將擋風鏡螺帽旋上定位。

assembly_stylish_windshield_CG2099-001 (6).jpg__PID:44f521b6-5445-4fee-94ed-a17b7e957359

標題用

STEP 5
將擋風鏡調整適當位置於頭燈上方。

assembly_stylish_windshield_CG2099-001 (7).jpg__PID:f521b654-45af-4e94-ada1-7b7e957359e3

▲接頭箭頭處對箭頭處接上

標題用

STEP 6
使用5號六角板手與13號開口板手，將各處螺絲螺帽再次選緊。

assembly_stylish_windshield_CG2099-001 (8).jpg__PID:21b65445-afee-44ed-a17b-7e957359e356

▲接頭箭頭處對箭頭處接上

標題用

STEP 7
完成安裝。

assembly_stylish_windshield_CG2099-001 (3).jpg__PID:d99f2e44-f521-4654-85af-ee94eda17b7e

▲接頭箭頭處對箭頭處接上
